滑動式導柱組件的使用性能
2019-12-10 15:55:56 點擊：6573

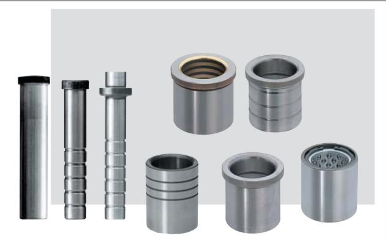

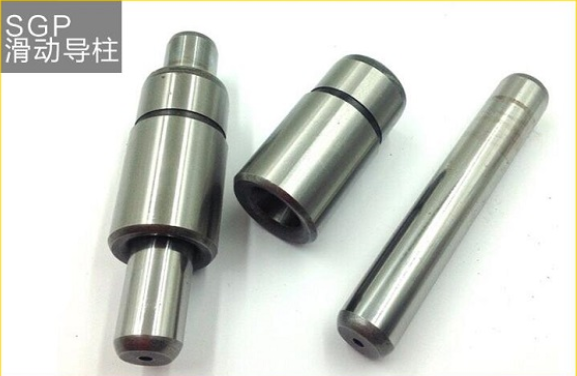

模具導柱常見有兩類，一種導向裝置的導柱里有油槽，以便保持良好的潤滑。導套內孔與導柱相配合，采用滑動形式配合。這種導柱組件叫做滑動式導柱組件。下面我們從使用性能上來分析滑動式導柱組件：
滑動式導柱組件中導套壓入上底板的長度及導套外徑不得小于導柱直徑的1.5倍，導套導向長度應為導柱直徑的2～3倍。導柱直徑可根據模具結構、導柱強度、剛度來確定。導柱壓入下底板長度不得小于導柱直徑的1.5倍，導柱的總長度L按模具閉合高度來確定，但要保證當凸模進入凹模之前，導柱就伸入導套15(毫米)以上，否則起不到導向作用。
