模具導柱的油槽有什么作用？
2019-07-24 09:22:57 點擊：10415

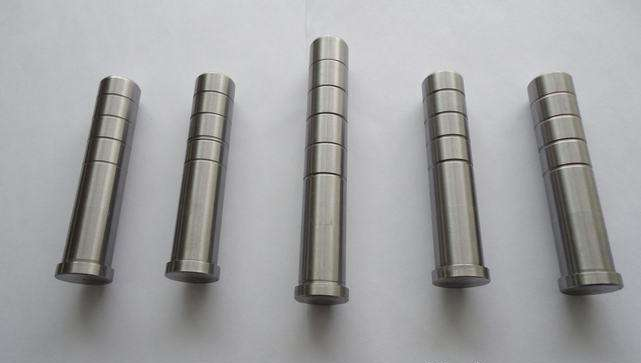

我們知道模具導柱產品都會帶有凹痕，這些凹痕我們稱之為油槽。有客戶問，模具導柱的油槽有什么作用?
模具導柱在工作時是要和導套進行相對運動的，因?yàn)殚g隙較小，長時間工作會將潤滑油刮掉。所以設計此油槽，讓潤滑油能夠停留在模具導柱上的時間更長，而不會全部被刮到一端去。
另外，因?yàn)閷?dǎo)柱的油槽兩側加工精度是不一樣的。以二級導向精度為例，導柱的滑動導向部分與導套的配合要求是H7/h6，導柱的固定部分與模座的安裝孔的配合是H7/s6，油槽將導柱分成兩段，一段為h6，另一段為s6。
所以為了更能發揮導柱的作用，模具導柱的油槽是必須要有的!
