認識斜導柱!
2019-02-13 11:04:36 點擊:7010

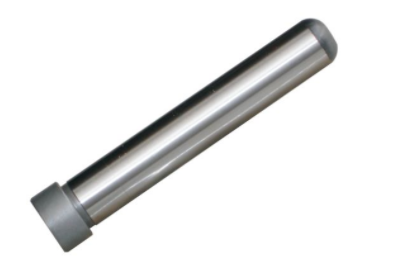

斜導柱在塑膠模具的使用中,主要是提供滑塊(行位)側向抽芯所需動力的圓柱模具導柱。

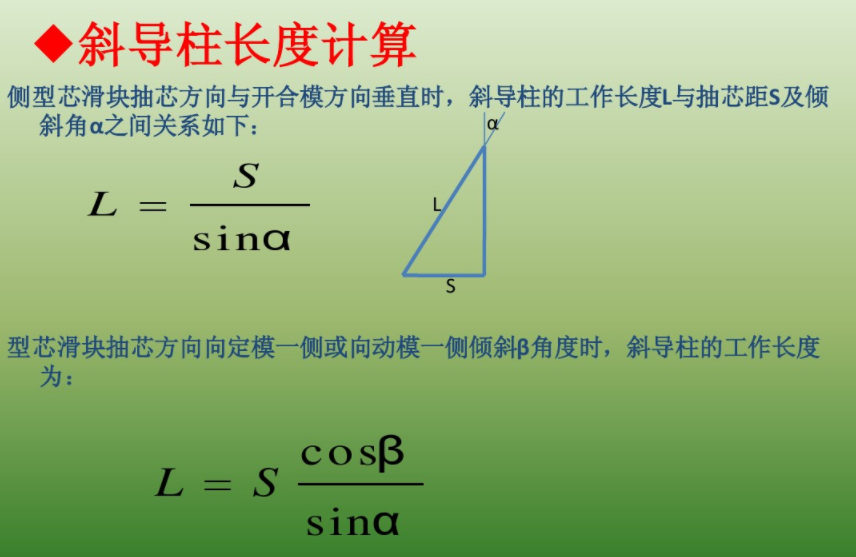

斜導柱C段的長度,相當重要,它的長短控制著滑塊跑動的距離S。斜導柱的長度計算其實就是利用“三角函數”來計算。我們可以簡化成一個三角形,方便使用“三角函數”式計算。設定S就是圖中的滑塊滑動距離S,角度X就是圖中的角度D。(這兩個數已經根據產品、模具設計的需要設定為固定值,是已知數。)長度L相對于上圖中的C。高度H,就是滑塊滑動到了指定位置時,模具打開的距離。這樣計算出來的數值只是在理想化的狀態下,實際上還要考慮到滑塊和斜導柱之間的間隙,以及它們上面的圓角,等等因素。不過,現在AutoCAD等電腦輔助設計軟件已經是如此先進,完全把人們從繁雜的計算公式中解放出來,只要通過一些簡單的命令,或者利用一些更快捷的外掛,就能畫出所需要的斜導柱,也從而可以得出其長度,還可以模擬它們在開模后的狀態。
模具的斜導柱的角度一般常采用20度或25度兩種傾斜角度,一般采用20度的這一種,如果滑塊移動的距離有點長度話,可以采用25度的這一種。如果距離更長的話,就要采用液壓或氣壓的方法。
斜導柱C段的長度,相當重要,它的長短控制著滑塊跑動的距離S。斜導柱的長度計算其實就是利用“三角函數”來計算。我們可以簡化成一個三角形,方便使用“三角函數”式計算。設定S就是圖中的滑塊滑動距離S,角度X就是圖中的角度D。(這兩個數已經根據產品、模具設計的需要設定為固定值,是已知數。)長度L相對于上圖中的C。高度H,就是滑塊滑動到了指定位置時,模具打開的距離。這樣計算出來的數值只是在理想化的狀態下,實際上還要考慮到滑塊和斜導柱之間的間隙,以及它們上面的圓角,等等因素。不過,現在AutoCAD等電腦輔助設計軟件已經是如此先進,完全把人們從繁雜的計算公式中解放出來,只要通過一些簡單的命令,或者利用一些更快捷的外掛,就能畫出所需要的斜導柱,也從而可以得出其長度,還可以模擬它們在開模后的狀態。
模具的斜導柱的角度一般常采用20度或25度兩種傾斜角度,一般采用20度的這一種,如果滑塊移動的距離有點長度話,可以采用25度的這一種。如果距離更長的話,就要采用液壓或氣壓的方法。
