精密獨立導柱的分類
2019-01-04 11:31:54 點擊:5070
導柱的分類方法有以下幾種類型,按照導向方式不一樣,可以分為滑動導柱(SGP導柱)、滾動導柱(SRP導柱);按照安裝方式不一樣,又能分為裝卸型導柱和壓入型導柱。按照使用場所不一樣,分為汽車模具用導柱、獨立導柱、模架用導柱、卸料板用導柱。
前面都是比較基礎的導柱分類,那么精密獨立導柱還可以按照結構形式進行分類,分為帶頭導柱,有肩導柱,以及推板導柱,固定部分和導向部分一般采用H7/n6的過盈配合。
而帶頭導柱一般適用于簡單模具的小批量生產,帶肩導柱一般就用于大型或精度要求高、生產批量大的模具,推板導柱用于推出機構導向的零件,有時也可用于做支撐柱和導柱兼用。

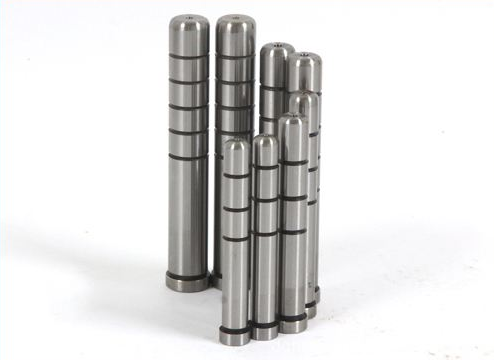

不管是什么類型模具導柱,也都有共同點,比如說導柱熱處理:HRC58-62;導柱表面粗糙度:Ra0.8、Ra1.6導柱一般是帶肩圓柱型,有油槽的導柱,導柱長度越長,油槽越多。
前面都是比較基礎的導柱分類,那么精密獨立導柱還可以按照結構形式進行分類,分為帶頭導柱,有肩導柱,以及推板導柱,固定部分和導向部分一般采用H7/n6的過盈配合。
而帶頭導柱一般適用于簡單模具的小批量生產,帶肩導柱一般就用于大型或精度要求高、生產批量大的模具,推板導柱用于推出機構導向的零件,有時也可用于做支撐柱和導柱兼用。
不管是什么類型模具導柱,也都有共同點,比如說導柱熱處理:HRC58-62;導柱表面粗糙度:Ra0.8、Ra1.6導柱一般是帶肩圓柱型,有油槽的導柱,導柱長度越長,油槽越多。
